PC−9821 SSD化計画 完了のつもりですが・・・
PC9821Ra20 SanDiskSSD ガチャポンパッ

ガチャポンパッ(オウルテックOWL−IE322B)をホットメルト接着剤でベースに固定。
微妙に前傾姿勢になりましたが、一応の形になりました。
横のDVDの様にパネル面から引っ込ませて付ければ格好良いのですが、開口部の加工断面が見える為前進守備です。
ぼろ隠しで、少し出っ張り気味hi

ガチャポンパッのスプリングが強力なので取り出しボタンに触れると、昔のトースターさながらにSSDが飛び出してきます。(前傾姿勢との相乗作用)
チョット注意が必要かな?

SATAケーブルは下向きコネクタの物を調達しました。
インターフェイスのコネクタに接続したケーブルがパソコンの天板に当たらないのでGoodです。

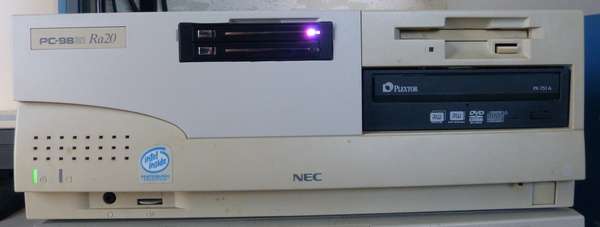

PC9821Ra20 SanDiskSSD ガチャポンパッ アクセスランプ

SSDへアクセス中の様子。
正面からだと、とてもまぶしいです。(テープを貼って減光する予定)
一部のSSDはアクセスランプ信号が出ていないので点かないですが、SanDiskはOKでした。
(HanaMicronはNGでした)

●2017/03/25 追記
センチュリーの楽ラック!2.5」と「オウルテックのガチャポンパッ」2つの比較。
○センチュリー優位
・SSD/HDDの扉にロックがかけられる。
 オウルテックは、チョット触るだけで飛び出してきます。Win起動中等触ると危険!!
・前面扉の質感・・・オウルテックのデザインはダサいです。(個人的感想)
・2つのSSD/HDDの電源配線が1つで済み背面の配線がすっきりします。
 オウルテックはアクセスランプの配線を別途行うため、ごちゃごちゃします。
○オウルテック優位
SSDの認識率が高いです。センチュリーで認識しなかったSanDiskのSSDを認識しました。
・オウルテックは7mm厚のSSDを問題無く出し入れ出来ます。
 センチュリーで下段への7mmのSSD出し入れは困難を伴います。
○総合評価
 認識しないSSDが有るのは致命的・・オウルテック圧倒的優位です。
 オウルテックに扉の鍵が付けば文句なしなのですが。

SanDisk 32GB

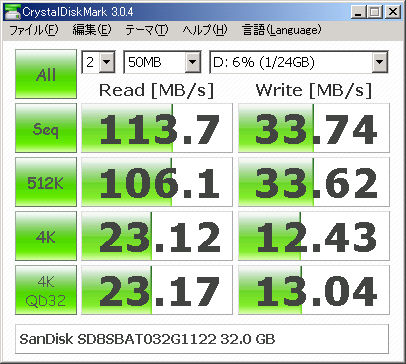

SanDisk Z400s FAT32 のベンチマーク。
PC−9821としては、十分なスコアが出ています。(^_^)
民生用SSDでベンチマークを取るのは、身を削る事になるので確認用。最後のつもりです。

※当サイト内「PC−9821 SSD化計画」を検索


追記

SLCは、早かった

SLCは、4k書込が早かった。

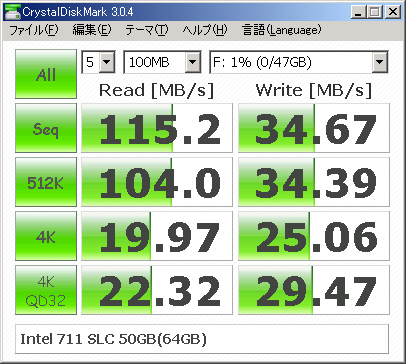

Intel 711シリーズ 50GB NTFS(64GBをオーバープロビジョニング)
SLCは書込制限が無いのに等しい(2PB)ので、気楽にDiskMarkできます。
PC−9821/SanDiskのSSD、ベンチマークを取ってみました
Win2kBench

最新版のCrystalDiskMarkは、Windows2000/PC−9821で動作しないので旧版をダウンロードして確認しました。

SSD:     サンディスク Z400s 32GB SATA3
パソコン:    PC−9821Ra20 セレロン1400/66MHz駆動
OS :      Windows2000
ファイルシステム:FAT32
インターフェイス:IFC−PCI7ESAU2


SanDiskデーターシート

ちなみに、SanDiskのカタログデータより遅いですが、「TRIMが出来ない」「SATA無印」「PCIバスの速度」等に限界があるのでこの程度で上々かなと。

Seagate 80GB HDD ATA-133
Seagate 80GB HDD、 ATA−133接続 AT互換機でのベンチマーク
ハードディスクだとこの程度なので、SSDはランダムが早いです。

HANAmicron SpeedTest
HANA Micronの8GB SSD、USB3.0接続 AT互換機でのベンチマーク
USBメモリー(;_;)


●蛇足
・このSSD:Z400s/32GBは価格に釣られて購入したのですが、カタログデータ上でMLC−SSDの割に耐久力が弱い様です。
20TBWが寿命との事・・・20000GB/32GB=625回の書込限度。
MLCとしては少なすぎるような!

SLC=10万回、MLC=1万回、TLC=1000回と言われている数値とかけ離れています。

・現用Win8.1ノートパソコンのTLC−SSDこのHPで書かれている480GB
120TBW/480GB=250回・・・TLCだとそんなもんかな。

・同じMLCでも、インテルの3710シリーズは凄いです。
Endurance:10 drive writes per day for 5 years
毎日ドライブに全10回書き込んでも5年保つ・・365日*10回*5年=18000回保証!!!
業務用と家庭用の違いでしょうか!
PC−9821 SSD化計画 9 ★★完了その2★★
PC-9821 SSD化 計画完了

先日でOSのインストールは終わったのですが、SSDの取り付け場所で悩みました。
SATAケーブルが50cmなので、PC−9821Ra20のHDDベイだとギリギリ。
長さ的に届いても、常時引っ張られた状態になりそうです。

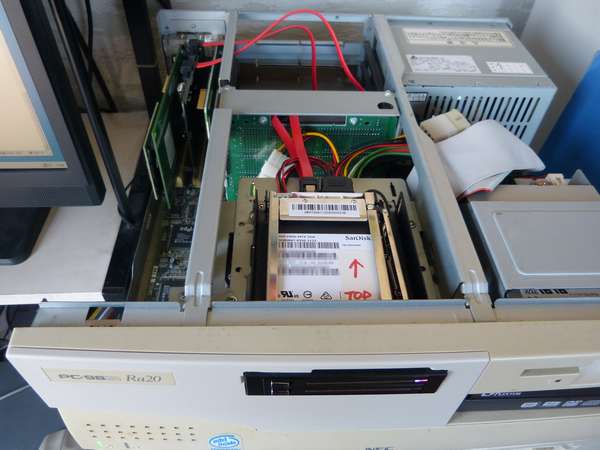

で取り付けたのが、第二FDDのスペース。
メインメモリーやCPUへのアクセスは悪くなりますが、普段いじらない所なのでOK。

CPU交換、拡張ボード等

残念なのがSSDのアクセスランプが点かない事。
SATAボードにそれらしいパターンはある(黄色矢印)のですが、取り出し用のピンが付いてない。

アクセスランプは諦める事にします。(アクセスランプのコネクタが余ってます。ピンクの矢印)

●蛇足
SATAケーブルは、インターフェイス側をギリギリ折り畳んでいます。
直角に曲げないと、パソコンの天板が閉まりません。
90度タイプのケープルが吉の様です。
なお、USBケーブルは自在に曲がるタイプを利用しています。(後部の穴から外出し)

●蛇足2
残り、、、
PC−9821デスクトップが後1台、タワーが2台。
IFC−PCI7ESAU2は予備が有るのですが、DOしようか?

Z400s32GBは特売中、安価で購入出来るのですが、MLCなのに寿命が20TBW。
もう少し安心して使えるのが良いかなと・・・

intel X25−E だと1PBランダムWの耐久力が有り安心なのですが、余りにも高価!

●蛇足3
CPUファンに付いて居る厚紙のスカート。
これは、下駄のVRMに風を当てるための物です。
CPUは、VCORE電圧を下げているので冷え冷え状態。
排風も冷えたままです。
しかし、風向きが悪いため、VRAMのコンデンサ(OSコンデンサに交換済)やFETを冷やすのに使えません。
で、用意したのが厚紙(葉書)hi
これで十分に冷えてます。(^_^)

●Windows2000インストールソフトドライバ等 (日付無いものは、2017/02/16時点)
・Windows2000 sp2 > Sp4 upgrade
・CrystalDiskInfo Ver2 (Ver3以降はグレー表示の為旧Ver)
・GV 0.86
・Office 2000 Personal (2003は、プラットフォーム非対応/PC-98はNG)
・IE6 Sp1 (Win2K用IEはここまで, 表示出来ないHP多数/GOOGLE等)
・AdbeRdr 6.02 (7以降は無理, AT互換機は9迄OK?)
・LHA Plus 1.73
・秀丸 8.69
・CrystalDiskMark 3.04 (Ver4以降は起動不可)
・DOS Note PC からの NetBeui ログイン用新規ユーザーと共有フォルダ作成
・Printer setup (ローカルx1, ネットワークx2)
・Buffalo USB MO setup
・Buffalo USB ClipDrive Setup
・W.D.2TB USB-HDD setup (PC-98のWin2kでNTFS-2TBが読める)
・ローマ字変換→仮名漢字変換/ATOKモードに変更
・7z.exe 16.04
・JTRIM インストール
・USB-SCSI 変換ケーブル(2017/02/19)

○愚痴・泣き言hi
 Windows98/2k 対応するセキュリティソフトが無いのでLANのみ接続、WAN接続制限中
 Windows2k Installer 3.0 が入れられないのが辛い(;_;)
PC−9821 SSD化計画 4
CDドライブを取付

ハードディスクベイに転用していた98君のCDを復活。
ジャンク箱から探し出したCDは、NEC製のCDRみたいです。
ドライバは、NECCDM.SYSで認識したのでWindowsのインストールも容易に進みそうです。

写真のPCIスロットは、左から下記のインターフェイスが刺さってます。
・IFC−PCI7ESU2
・CHANPN3
・抜いちゃダメボード

CHANPON3は、SSDへの移行が完了した時点で取り外しになります。
抜いたPCIスロットへはGAを取り付ける予定。
(256色じゃ寂しいですから・・・)

1MiB割当でフォーマット完了

SSDの初期化。
DOSのフォーマッタは、フォーマット開始セクタをシリンダ単位で指定出来るので、1MiB単位の割り当てになる様にしました。
128で割り切れるシリンダを開始位置にするとOK。 (^_^)
第三パーティションはWindows98用ですが、DOSで初期化してからWindows98でSYS転送しました。
第四パーティションはFAT32なので、Windows98の起動FDで領域確保・初期化。
1MiB割り当て成功しました。(^_^)

予定
第一パーティション DOS
第二パーティション Data
第三パーティション Windows98
第四パーティション Windows98=>Windows2000update

第四パーティションに手間をかけるのは、ドライブの割り当てがAT互換機仕様にならない為。
Windows98からupdateすると、PC−98のドライブ割り当てになります。
もっと簡単な方法があるといいんだけど・・・

インストールは、後日。。。。


PS.
メモリカウントの遅いPC−98。
時間節約の為、128Mのメモリを半分の64Mに減らしてインストールする予定。

●追記
 98のHDDをAT互換機で読み書きできるようにするプログラムでMBRを書き換えて確認しました。
 (まりも氏の作成したソフトConv98ATを利用させて頂きました)
 WindowsXpのmsinfo32で確認した値を編集しています。
 赤字が1MiB(1048576B)単位で計算した値。
 1MiBの境界、バッチリ。 (^_^)

モデルSanDisk SD8SBAT032G1122

パーティション #0
パーティション サイズ 1.97 GB (2,113,929,216 バイト)
パーティション 開始オフセット 66,060,288 バイト (63MiB)

パーティション #1
パーティション サイズ 1.97 GB (2,113,929,216 バイト)
パーティション 開始オフセット 2,179,989,504 バイト (2079MiB)

パーティション #2
パーティション サイズ 1.97 GB (2,113,929,216 バイト)
パーティション 開始オフセット 4,293,918,720 バイト (4095MiB)

パーティション #3
パーティション サイズ 23.85 GB (25,609,199,616 バイト)
パーティション 開始オフセット 6,407,847,936 バイト (6111MiB)

PC−9821 SSD化計画 3 インターフェイスはIFC−PCI7ESAU2
IFC-PCI7ESAU2

書き忘れましたが、インターフェイスはIFC−PCI7ESAU2です。
このインターフェイスは、AT互換機用なので、BIOSをPC−9821用に書き換えます。
書き換えは、大熊猫様に公開して頂いたプログラムを利用しました。

現在(HDD)は、DOS/Windows95/Windows98のトリプルブートになっていますが、
SSD化後は、ドライバの関係でDOS/Windows98/Windows2000にする予定です。

直リンクは控えています。
「大熊猫様のHP」
・「自作ソフトウェア置き場」
・「SiI3112&SiI3512 非公式 PC-9821BIOS(Ver. 2.1(α))」
・「SiI3112&SiI3512 非公式 PC-9821BIOS Version α2.1(バスマスタDMA転送対応版)のダウンロード」
と、たどって下さい。

●2017/01/27 インターフェイスの型番ミスを訂正しました。
