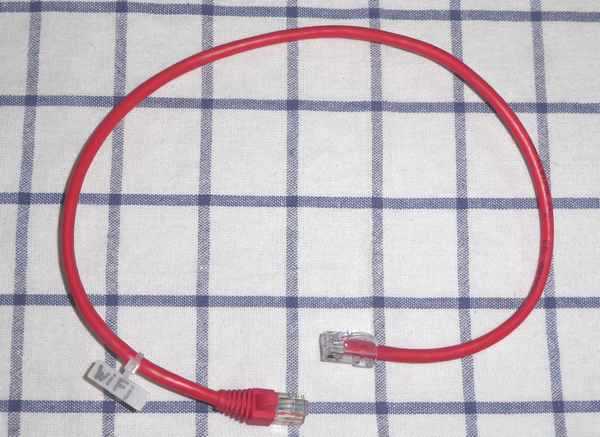

短いLANケーブル
短いLANケーブル

先日の切れ端で、短いLANケーブルを作りました。
ハブWiFi 間の接続用です。
切れ端を使ってジャストサイズに作れるっての、とても便利。 (^_^)

ちなみに、左側が切れ端に付いていたコネクタ、右が自己流で圧着したコネクタです。
繋いだコネクタにはカバーブーツが無いけど、マアこんなもんでしょ hi
IPv6 まだまだみたいです
路肩の花

チョット興味が有って、IPv6がどの程度進んでいるか調査・・って程でもないけど。
IPアドレスが、「」で区切られてたらIPv6、「」で区切られてたらIPv4らしいです。

コマンドプロンプトで試しました。
C:¥>nslookup google.co.jp
省略
名前: google.co.jp
Addresses: 2404:6800:4004:814::2003
216.58.220.227

C:¥>nslookup google.com
省略
名前: google.com
Addresses: 2404:6800:4004:80d::200e
172.217.26.46

C:¥>nslookup yahoo.com (2018/10/11追記)
省略
名前: yahoo.com
Addresses: 2001:4998:44:41d::4
2001:4998:c:1023::5
2001:4998:44:41d::3
2001:4998:58:1836::10
2001:4998:c:1023::4
2001:4998:58:1836::11
98.138.219.231
98.138.219.232
98.137.246.8
72.30.35.9
72.30.35.10
98.137.246.7

C:¥>nslookup yahoo.co.jp
省略
名前: yahoo.co.jp
Addresses: 182.22.59.229
183.79.135.206


これを見ると、GoogleはIPv6だけど、ヤフージャパンは未だみたい。
ちなみに大手サイトを見てIPv6らしいのは下記だけでした。
---IPv6---
・ヤフー.COM
・グーグル.COM
・グーグル.CO.JP
・ユーチューブ.COM
・フェイスブック.COM
・ウイキペディア.ORG

---
ちなみに、マイクロソフトもスカイプもIPv4だった・・・
LANケーブル用圧着工具を購入しました 速度向上は?
スピードテスト

とぐろを巻いていたLANケーブルのを短くしたので、速度改善されたのかと期待。
(一抹の不安有:コネクタ作成不良での速度低下)
スピードテストをしてみました。
下り回線の速度が微妙に速くなったけど、誤差範囲。
1G回線の上限に近いので、限界みたいです。
測定品質が良いので、コネクタは大丈夫みたいです。

前回測定結果へのリンク
NURO光速度測定サイトへのリンク
(登録をSKIPして測定しました)
LANケーブル用圧着工具を購入しました 成果は上々 (^_^)
ルーター周りのケーブルを整理しました。
10ヶ所位、圧着したかな??
初めての圧着では失敗したけど、それ以後は全て成功しています。 (^_^)

とぐろを巻くLANケーブル整理後のLANケーブル

左が整理前、右が整理後
とぐろを巻いていたケーブルはカット!
余裕をもって切断したので多少余ってますが、上々の成果です。 (^_^)
ケーブルが埃まみれなのは、見なかったことにして下さい。

---

PS.
カットしたLANケーブルとコネクタの残が有ります。
今後は、50cmなんて短いLANケーブルを買わないで済みそうです。

PS2.
前回
「このYoutube動画が参考になりました。 日本製線 Cat.5e
として動画のリンクを記載したのですが、私はこんなに上手ではありません。
1・線を真っ直ぐにするのがこんな簡単じゃない・・・モー大変。
2・ニッパーで線を切るときに人差し指を添えてるけど、そうすると力が入らないので線が切れない。
3・スリーブに線を入れるのが難行苦行 (;_;)
4・私の圧着ペンチはラチェットが点いていない安物(サンワLAN-TL6)なので、どこまで締めて良いか解らない?

で・・
1・動画の10倍位時間をかけて整線・・・疲れるその1。
2・悩んだあげく、切断する端側の8本の芯線をセロテープで一体化。
  ばらばらにならないので、切れ端が飛散しても後片付けが容易です。 (^_^)
  前もってセロテープの切れ端を2枚用意するのが吉!
3・入るまで、何回でもトライ・・・疲れるその2。
4・バキッとプラの折れる音がしてから、さらに一締めしています。
LANケーブル用圧着工具を購入しました 成功 (^_^)
lANケーブルコネクタ成功

前回失敗したLANケーブルコネクタの圧着、今回は成功しました。(上が成功、下が前回の失敗作)
添付されていた説明書と前回間違えたコネクタを見ながら作業。
1G回線でHUBが緑に点灯、無事成功しました。(橙色だと100M)

前回失敗時は、テスターで接点を1本づつ当たったのですが、この歳になるとちとキツい。

ケーブルテスターを買いました

お小遣いをはたいて、こんなのも追加購入しました。(CABLE TESTER サンワ 500-LANTST1)
接続ミスが一目で分かるので、テスターよりらくちんです。 (^_^)

PS.
購入した圧着工具、どこまで圧着して良いかわからない。
バキッとプラの折れる音がした所で圧着を終了してるけど・・・
ラチェット機構が有ると解りやすいんだけど、価格相応かな?
(サンワサプライ LAN-TL6)

PS2.
モジュラープラグは、日本製線 NSP524 を使用しました。

PS3.
このYoutube動画が参考になりました。
日本製線 Cat.5e
なお、私はこんなにうまく出来ないです。(こんな具合)

PS4. 2018/10/03
我が家のLANケーブル、確認した物全てがT568Bタイプでした。
T568Bが主流なのかな〜〜
LANケーブル用圧着工具を購入しました
LANケーブルのコネクタ、第1作は失敗(;_;)

上が購入したばかりのLANケーブル圧着工具。
下が第1作・・・失敗 (;_;)
物は試しと爪が折れたLANケーブルの修理をもくろんだのですが見事に失敗。
ツイスト線をほどいて順番に入れていった。
LANコネクタって、芯線の配置が順番じゃないみたいです。
T568A(ウイキペディアへのリンク)とT568B(ウイキペディアへのリンク)の二種類が有るみたいです。
失敗した後調べたら、LANケーブルはT568Bタイプでした <
自己流で、馬鹿丸出しの失敗でした・・反省!

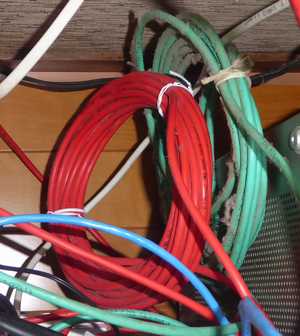

とぐろを巻くLANケーブル

この圧着工具を購入した本来の目的は、パソコンの後ろでとぐろを巻いているLANケーブルの整理。
余分を切断してコネクタ付ければ、ごちゃごちゃが解消されます。

もう少し、コネクタのトレーニングをしてからになりそうです。

PS.
LANコネクタの箱の中にカラー印刷された説明書が添付されていました。
そのとおりにやればOKだったのに・・普段から説明書を読まないバチが当たりました。



結線を調べました。
PIN T568A T568B 失敗作
1 緑白 橙白 橙白
2 緑 橙  橙
3 橙白 緑白 青白
4 青 青  青
5 青白 青白 緑白
6 橙 緑  緑
7 茶白 茶白 茶白
8 茶 茶  茶
失敗策は順番に並べただけ・・・
青白と緑白をひっくり返さないとマズイ様です。
PS.
上記結線番号と色の組み合わせは怪しいです。
作成する場合は、確実な所で確認してからお願いします。
気まぐれ:NUROで速度測定
NUROで測定してみた

普段は、「Radish Network Speed Testing(Version 5 東京 β版 はこちら)で測定しているのですが、
今回は気まぐれで「NURO光の測定サイト(登録をSKIPして測定)を利用しました。
RadishとNUROの測定画面は似ていて、速度測定用スクリプトが同じ?

●追記(測定環境)
ソネット
 | au光らしい・・ (回線は、光ファイバー)
ONU (ソネット貸与品)
 | 無印バッタ品 Cat 6 (3m)
ルーター (ソネット貸与品 Aterm BL190HW)
 | ツメの折れない Buffalo Cat 6 (1m)
5ポートスマートハブ (宅内を4グループに区分しています TP-Link TL-SG105E)
 | 無印バッタ品 Cat 5e (細型 0.5m)
8ポートハブ (Buffalo LSW4-GT-8NS/BK)
 | GREEN HOUSE Cat 5e (20m)
 | 百均 LANケーブル延長コネクタ
 | Buffalo ツメの折れないフラットケーブル Cat 6 (1m)
ノートパソコン (Core i7 / SSD)
久しぶりのスピードテスト
久しぶりのスピードテスト
画像クリックでスピードテストサイトへ・・


さすが、深夜(25:00)だけあって早いです。
満足満足hi

●追記

午前10時に測定

昼間でも、結構早かった。(17日午前10時頃測定)
 (^_^)
(マルチセッション16固定で測定)
0simはしんどいのでDMMのSIMを注文しました
SIMはこんな感じ(SIMに電話番号が入っているので裏返)

届いたマイクロナノSIM。
SIMの表面には電話番号等が入っていて、恥ずかしいので裏面です。

愛用中のSIMアダプター(今は売ってない)

こんなアダプターを付けてパソコンに差し込み。
このアダプターは糊が付いていてSIMがくっつく・・落ちない・・使いやすい。
とても気に入っているのだが、販売終了でもう買えないのが残念。
パソコンは付属のソフトでAPN等をセット。
しかし、認識せず焦る。。。再チャレンジで二度目に開通。
ちなみに、パソコンはバナのRZ5。(標準SIM機)

蛇足
RZ5は、Core m7なのでとても遅い。
数ヶ月後に発売されたRZ6はCorei7。
ちと悔しい。 (;_;)

蛇足その2
SIMはアダプタを使えばデカく出来るけど、逆はカッターで切断する必要あり。
契約終了後の返却義務がある場合カットは出来ない。
使い回しを考慮すると「ナノSIM+アダプタ」の一択となる。
メーカー保証は無いが、今のところトラブルは出ていない。
SIMセットせずに、アダプタだけ挿入すると悲惨な事になるので注意!
挿入後SIMがズレたりした場合も同様。
アダプタ使用は自己責任です。

蛇足その3
当初はイオンモバイルと考えたのですが、キャンペーンに目がくらんでDMMにしました。
初期費用無料、来年4月頃に5000円キャッシュバック (SIMカード準備料394円要)
イオンモバイルは3日間制限が無い(docomo type2)ので、そちらの方が良かったんだけどキャンペーン使えない・・・。
ヤフーのメールが読めなくなったので調べたが不明・・直った メモ
ヤフーメール

ヤフーメールが読めなくなった。
複数のアカウントがあるのだが、一つだけダメ。
原因不明で調べたのだが、さらに解らなくなりました。 (;_;)

なんやかんやと修正しているうちに、直った。
原因は何だったのか未だに不明???

メールが読める様になったからマアいいか (^_^)
