ニンテンドーゲームボーイの修理
GAMEBOY GAME BOY GAME BOY GAMEBOY GAME BOY

ゲームボーイの十字ボタンが調子悪くなり修理・・久しぶりの工作hi
修理には以下の物が必要になります。
―ねするゲームボーイ
■抻ドライバー
プラスドライバー(#1)
じ魎垢垢襯椒織麝僂凌敬淵乾
以下は必用に応じて
ゥ┘▲瀬好拭 (液晶パネルとケースの埃除去!)
μ碧(十字ボタンの接点清掃用)
無水アルコール(同上)

修理

Y字ネジ6本、プラスネジ10本を外します。(ロットによりネジの本数が違うかも?)
再接続時の接触不良が心配なので、写真左側の白いリボンケーブルは外さずそ〜〜っと作業しました。

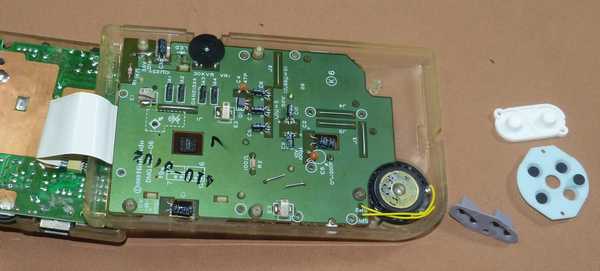

中央緑の基盤を外すと「壊れた十次ボタン」。
下が拡大画像

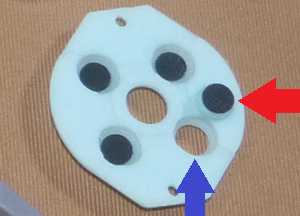

故障箇所

十次ボタンの一つ「青矢印」の部分が剥離しています。
剥がれたボタンは「赤矢印」。 (;_;)

分解した逆順で組立てれば完了!
ゴムが新品になったのでちと硬いですが、そのうちなれるかな!

●2020/02/23 追記
 ゴムを交換したら動作快調。

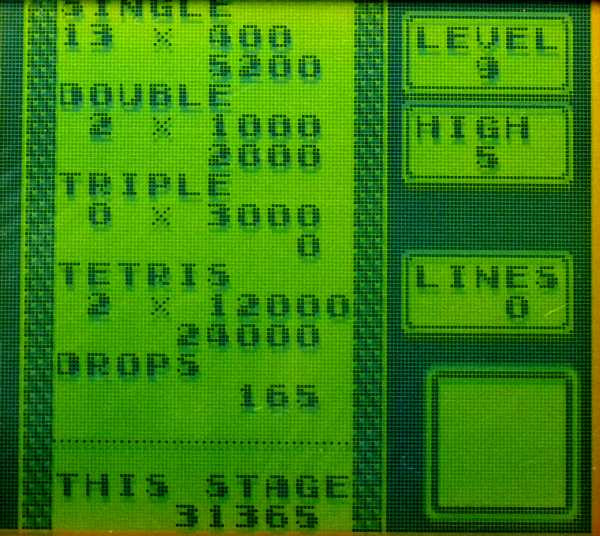

 L9H5のゲームでテトリスが2回出来た。 (^_^)

テトリス2回出来た (^_^)
