コンデンサスポット溶接機(3号機)パワーアップ

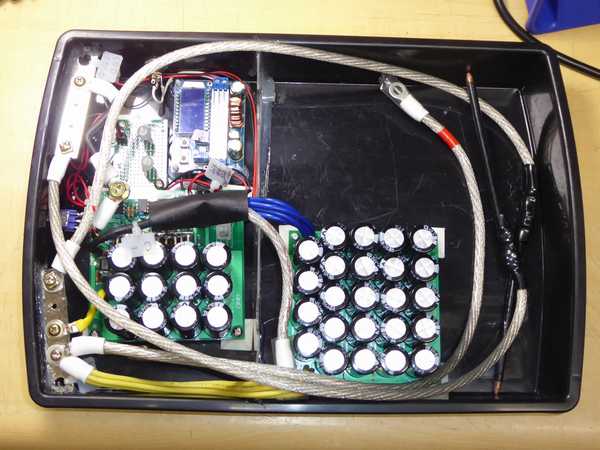

百均ケースに組込んだ溶接機、コンデンサを追加して、35V-4700μF x 36個

先日組立てたコンデンサスポット溶接機のパワーアップです。
1.今回は35Vのコンデンサを24個追加して合計35V4700μF×36個になりました。
2.ブリーダー抵抗として12VのG4サイズ電球を追加しました。
  前部のトグルスイッチで電源ON/ブリーダーONを切替えます。
余分に泳いでいる電線は、さらにパワーアップする折にコンデンサを接続します。

最初16Vでタブ板の溶接テストをしたのですが力不足。
・電圧24V
・0.1mm×8mmタブ板
・エネループ単三
・DC−DCのCCを0.5Aにしてコンデンサに充電しています。
 (ACアダプタを大きい物に交換すれば、2A位に設定出来ます)
で実験しました。



コンデンサスポット溶接機の夢! 4号機 その11 ケース(パワーアップ前)
仕切アクリル、銅バー取付(パワーアップ前)

蛇足
・35Vコンデンサに交換した3号機を、4号機用に作成したケースに搭載しています・・・3号機です。
・コンデンサも数が多いとお小遣に響きます。
 24個のコンデンサ代で、樋口一葉さんが消えてしまいます。 (;_;)
