コンデンサを追加して溶接テスト その2
溶接テスト

先日、0.3mmのステンレス板を電池の電極に見立てて溶接テストをしました。
本日、我家の燃えないゴミ用ゴミ箱を見たら、エボルタ乾電池を発見。
ステンレス板ではなく、電池で溶接テストをしてみました。

・赤矢印 単三エボルタと0.1mm*8mmのタブ板
・黒矢印 電源アダプター
・緑矢印 増設コンデンサ 8200μF16V×24個の基板が2枚(48個)
・紫矢印 溶接機本体   4700μF35V×12個
・白矢印 フートスイッチ
・橙矢印 DC−DCコンバーター CV=15V,CC=0.5Aに設定

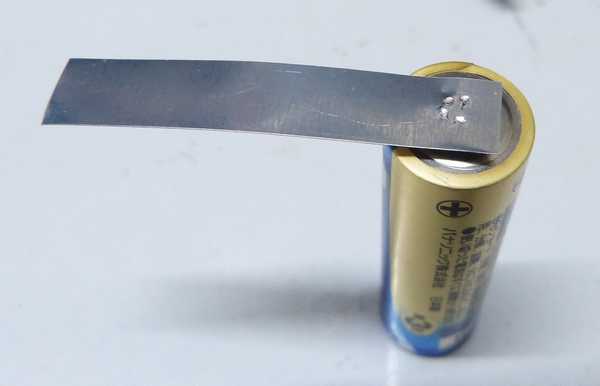

溶接完了

電圧か低い為か小さなスプラッシュで溶接完了しました。

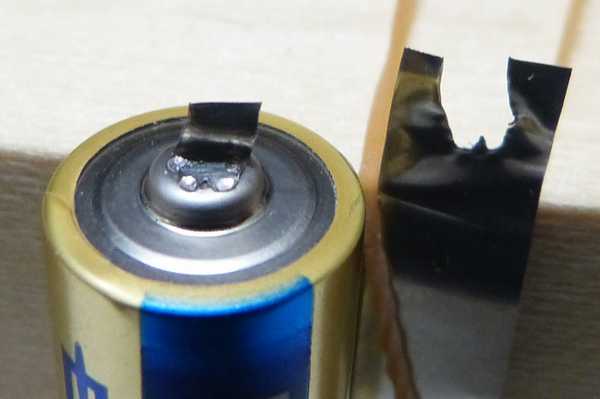

引き剥がしテスト

慣例の引き剥がしテスト。
しっかり溶接された様で、溶接部ではなくタブ板が破れています。

スプラッシュも小さく、溶接もしっかりなので、VY−FBです。 (^_^)
