昨日作成したスポット溶接機用増設コンデンサのお試し(^_^)

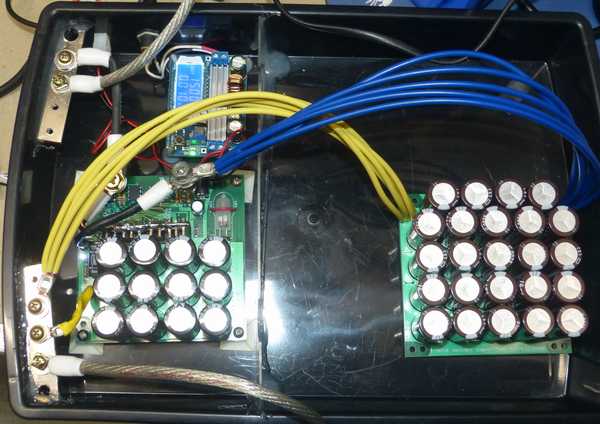

24V溶接機に16Vの増設コンデンサを追加 電圧は15Vに設定

昨日作成した16V8200μF×24個の増設コンデンサのテストをしました。
溶接機は、先日24V用に改造した3号機。
※DC−DCを入れて有るので、好みの電圧に設定出来ます。
 品質は不明ながら、CC/CV機能とLCDか有るのでとても便利なDC−DCです。
 DC−DCはアマゾンでも売っているけど高いので、個人輸入送料込み750円位でした。

第3号溶接機は24Vに耐えるように35Vのコンデンサを付けていますが、増設コンデンサが16Vなので設定電圧を15Vにして実験。
・溶接機本体   4700μF×12個= 56400μF
・増設コンデンサ 8200μF×24個=196800μF
合計0.25Fです。

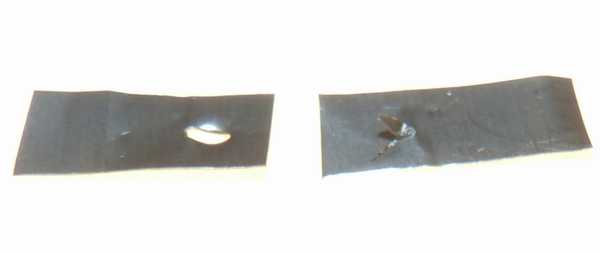

溶接引きはがしテスト (^_^)

0.1mmのタブ板がガッチリ溶接されています。
無理に引っ張ると、周辺のタブ板を引きはがしながら (^_^)

電圧が低いせいか、スプラッシュは小さくてFBでした。
