コンデンサスポット溶接機の夢! 3号機 コンデンサ増設したらショートした
物干竿カバー

前回コンデンサスポット溶接機のコンデンサ増設テストをして、お試し溶接完了後に溶接棒を片付け。
コンデンサーに電荷が残っていた様で、ショート。 (;_;)
盛大に火花を散らしました。
溶接棒の電極とコンデンサの配線が触れたようです。
てなわけで、熱収縮チューブで保護する事にしました。

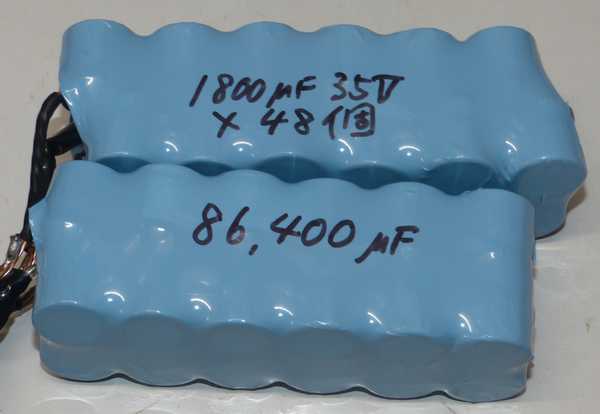

保護材は、物干竿カバー「特大」・・ジャストサイズでした。

カバー取付け完了

作業完了 (^_^)

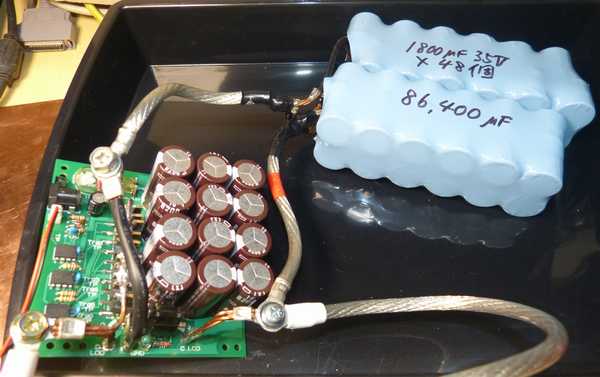

完成テスト

テストの為、3号溶接機に接続。

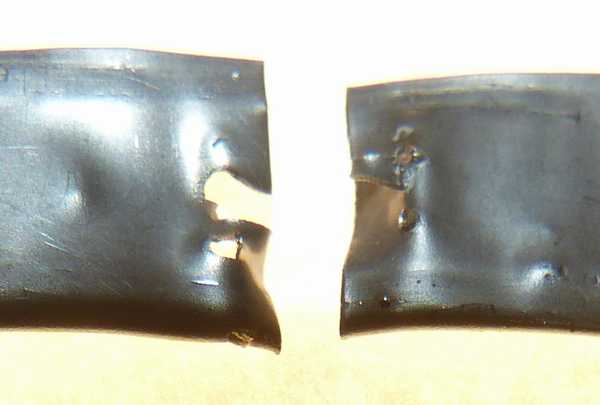

溶接剥離テスト 0.2mmステンレス板

0.2mmのステンレス薄板を溶接、引き剥がしテスト。
剥がれると言うより、むしり取る感じ。
しっかり溶接されました。 (^_^)
14Vだと、スプラッシュは小さいです。
