LANケーブルその後
クロスケーブルになってしまった

全て済ませたつもりだったのですが、別室のLANケーブルがとぐろを巻いているのを新たに発見。
これもスマートにしようと、切り詰め完了。
で・・・LANテスターに差し込むと、テスターのLEDがランダムに点灯します。 ギョ!

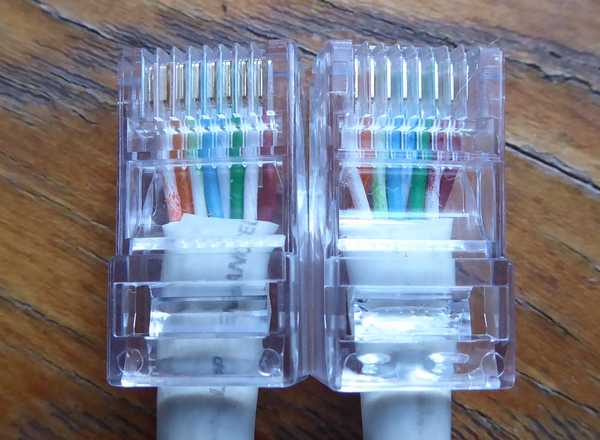

でLANコネクタを見たら、
・写真右:既存のコネクタは、T568A結線。(初めてT568A結線を見ました)
・写真左:私の接続したコネクタは、T568B結線。
クロスケーブルになってます。
今時クロスケーブル等使わないのでちと悩んで・・・我が家のケーブルをT568B結線に統一するべく。。。。
(ハブがクロス・ストレートを自動判別オートMDI/MDI-Xするのでこのままでも良いのですが)

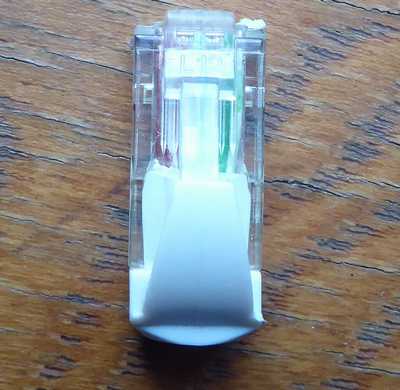

オリジナルのコネクタ(T568A)をギロチン

既製コネクタをギロチン!
コネクタをT568B接続にして付け替えました。

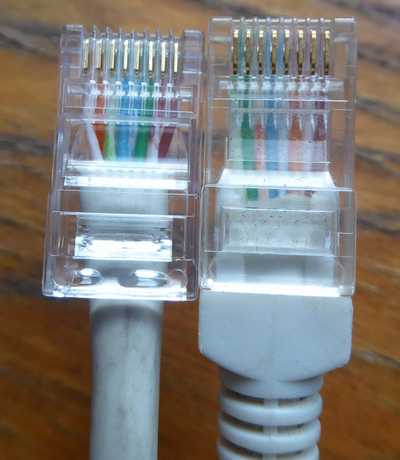

ストレートケーブル完成(T568B)

めでたしめでたしhi

PS.
ケーブルの外皮が奥まで刺さっているのは、芯線のツイストをほどく寸法を最小にしたかったからです。
上の写真右側のRJ45は、無理矢理ケーブルを突っ込んでます。hi
