PCBEでFusionPCBへプリント基板を注文 まとめ メモ
●2018/01/17 追記
 以下のURLに最新情報を記載しました。
 こちらのURLを参考にして下さい。


●注意事項
 私が前回注文した折と、FusionPCBの注文時のファイル形式が変わっています。

FusionPCBへの注文
ピンクが今回変更された部分
項目\発注時期
現行前回(2103年当時)
1.ガーバーファイルRS-274x形式RS-274x形式
2.ドリルファイルExcellon形式ガーバー形式
3.ボードの外形外形ガーバーで指定シルクレイヤーで指定
4.Vカット同一パターンなら無料---

2のエクセロン形式出力で、苦労しました。 (;_;)

・PCBEは、バージョン 0.63.5
・Gerbvは、リリース日 2016−07−14
・FusionPCBへのオーダーは、2017/08末
・ソフトやFusionPCBの仕様は時折変更になるので、最新の情報を確認してから実施して下さい。
・下記は、私の備忘録として作成したものです。
間違いがあっても一切責任は持てません自己責任でお願いします。
2017/12/08追記 下記方法はFusionPCB社のエンジニアが確認済です。
 FusionPCB社の解説同その2で当ブログが紹介されました。左のリンクとは相互リンクになっています。
 注意:FusionPCB社エンジニアに確認して頂きましたが、私個人では責任は持てません。


FusionPCB公式ブログ記載の方法ではオーダー出来ませんでした。

FusionPCBによるPCBEの使い方解説公式ブログへのリンク(スタッフの解説は削除されました)
2017/09/13 追記
 記事が修正されているのを確認しました。
 FusionPCBのスタッフ様、ご苦労様でした。

2017/09/25確認 この解説は削除されました
・スタッフの解説
 >この方法で出力されるドリルデータは確かにドリルの位置ずれがあります。
 >でもそのままお送って発注してもいいです。
 >弊社のエンジニアは直しますから。


 と記載されていますが、エンジニアは直してくれませんでした。

●FusionPCB+PCBEオーダーについてミス訂正済 又は 訂正されていないサイト一覧
FusionPCBのPCBE解説ページ
 2017/10/03 修正を確認しました。
趣味の電子工作を楽しむサイト
 2017/12/09 未だに間違いが修正されていません

●自力で
 と言うわけで、自力で解決した方法をメモしておきます・・・私が忘れないようにhi

●FusionPCBでは、スルーホールとノンスルーホール穴の区別不要です。
・パターンと繋がっていない穴は、ノンスルーホール
・バターンと繋がっている穴は、スルーホール
 と区別される様です。
 PCBEで基板をデザインするときは、全て「8.穴」で統一して下さい。

●注意
 以下は、FusionPCBに送るガーバーデータのファイル名をhogehogeとして記載しています。
 それ以外のファイル名を使用する場合は、読み替えて下さい。

●PCBEを起動しガーバーデーターを保存します。

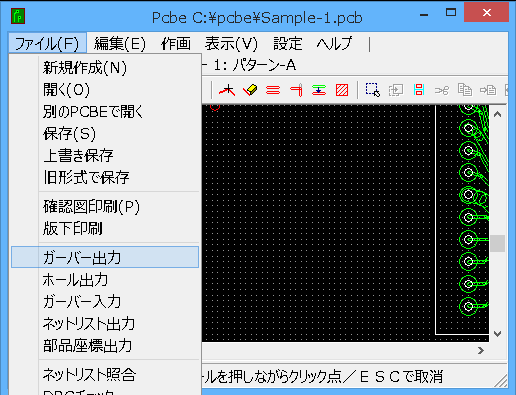

ファイル ガーバー出力

ファイル → ガーバー出力

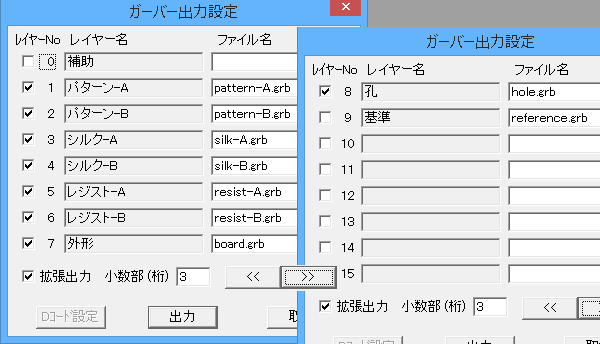

1-8をガーバー出力します

レイヤー1〜8を選択 して ガーバー出力します
注意:私は少数部3桁で出力しました。 → 少数部3桁で!
注意:拡張出力のチェックを確認して下さい。
注意:ファイル名は初期設定のまま変更しないで下さい。
注意:PCBEのドリル形式出力は使いません。全てガーバー形式で出力します。

●Gerbvを起動して、ガーバー→エクセロン変換をします
 Gerbv:私はここからダウンロードしました。
 gerbv -- a Gerber (RS-274X) viewer
 gerbv-win-static_リリース日.zip

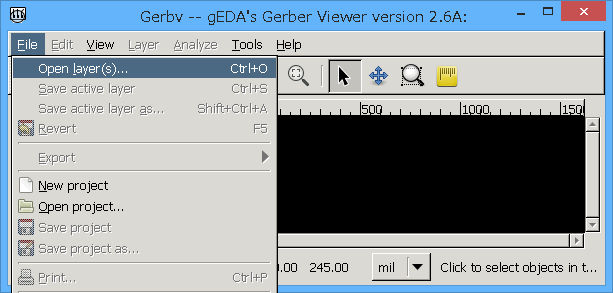

File → Open Layer(s)

File → Open Layer(s)

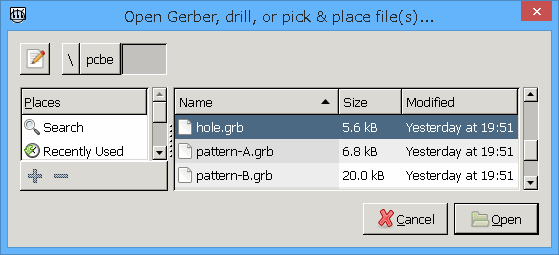

hole.grb 1つだけ選択し 右下のOpen

hole.grb を1つだけ選択し 右下の Open

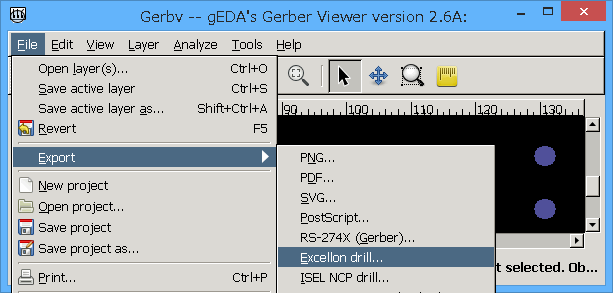

File Export Excellon drill を選択

File → Export → Excellon drill を選択

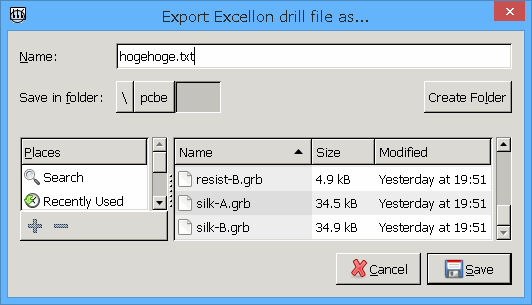

FusionPCB指定のドリルファイル拡張子 ファイル名.TXT で保存します

FusionPCB指定のドリルファイル拡張子 hogehoge.TXT で保存します
hole.grbは、ご用済みなので削除して下さい。

以下のスクリプトを実行して、PCBE標準ファイル名→FusionPCB指定ファイル名に変換します。

REM === "PCBE to FusionPCB Rename.CMD" ===

SET PCBNAME=hogehoge

REM Fusion PCB用旧ファイル削除
for %%a in (GTL GBL GTS GBS GTO GBO GML) do if exist %PCBNAME%.%%a del %PCBNAME%.%%a

REM Top layer 部品面 xx.GTL
REN pattern-A.grb %PCBNAME%.GTL

REM Bottom layer ハンダ面 xx.GBL
REN pattern-B.grb %PCBNAME%.GBL

REM Solder Stop Mask top 部品面のレジスト層 xx.GTS
REN resist-A.grb %PCBNAME%.GTS

REM Solder Stop Mask Bottom ハンダ面のレジスト層 xx.GBS
REN resist-B.grb %PCBNAME%.GBS

REM Silk Top 部品面シルク xx.GTO
REN silk-A.grb %PCBNAME%.GTO

REM Silk Bottom ハンダ面のシルク xx.GBO
REN silk-B.grb %PCBNAME%.GBO

REM 外径 xx.GML
REN board.grb %PCBNAME%.GML

ECHO OFF
ECHO ★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
ECHO ★ %PCBNAME%.GTL GBL GTS GBS GTO GBO GML TXT を
ECHO ★ %PCBNAME%.ZIP にまとめて圧縮して FusionPCB にアップロードします。
ECHO ★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
ECHO ON
Pause

REM === ここまで ===




●おまけ
 前回注文時は、V−Cut禁止(有料?)だったのですが、同一パターンを複数作る場合のV−Cutが無料になりました。
 これは嬉しいです。
 別パターンをV−Cutする場合は、有料みたいです???
 V−Cutを指定する場合は、外形線で下の様にします。

V-Cut
クリックで拡大。画像表示後はプラウザの戻るボタンを利用して下さい。


●品質は、残念賞

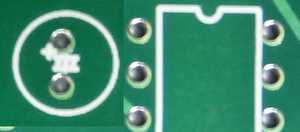

ズレてます コンデンサのシルクズレ

 シルク印刷のズレが等が許せる方ならFusionPCBは安価でとても良いと思います。
 微妙な所迄しっかり作りたい方は、P版COM等に注文するのが吉です。価格は10倍以上になるけど・・・
 FusionPCBに問い合わせた所、ズレは規格範囲内との事でした。

・前回(2013年)の品質

Fusion PCB から届いた基板を切り出しました

 上の2013年に注文した時の写真ではシルク印刷ズレは全く見られませんでした。
 今回は、品質が低下している様です。

・FusionPCBさんへのお願い
 前回注文した折より品質が低下しています。
 昔の価格($4.9→$24.9)でも良いから、ズレてないプリント基板を作って欲しい。

・2017/09/10 電子工作してみたナウ Hi
 V−CUTもひと捻りでバキッと折れ、レイヤーの断線もなく、一発で動作しました。
 見た目が少し難ありですが、気にしなければバッチリ使えます。
 送料込みでも国内のPCBメーカーの1/10以下の価格は、ホビーユーザーにとってとても魅力的です。

・2017/09/12
 FusionPCBのスタッフから連絡が有りました。
 このブログの記事を参考にFusionPCBで、PCBE説明とFAQを修正するとの事です。
 役に立って、よかったhi
