UP−12Cのポートを調べました メモ

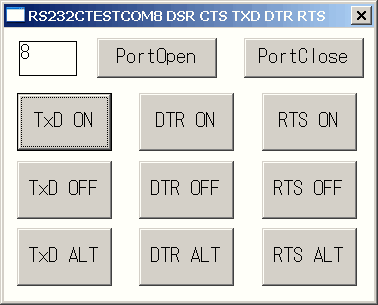

●RS232CTS.EXE
RS232CTS.EXE VerUP
 RS232CTS.EXEを修正してCTSとDSRを読み込める様にしました。
 (現在の所、このバージョンの公開予定はありません)
・旧バージョンは、テスト版として以下URLで公開しています。
 RS232CTS.EXEへのリンク

●UP−12Cのポート
UP-12C の各ポート
 もう販売されていないので、デッドストックしている方しか役に立たないと思いますがUP-12Cのポートを調査しました。
 赤字は確認済みポート。
 青は未確認です。(DCDは未確認)
・各ポートTTLレベル(RS232Cのレベルでは無いです)
 下段端子の右から
 1.GND シールド
 2.GND
 3.TXD (O 送信データ ON/OFF 制御不可)
 4.RXD (I 受信データ)
 5.+5V
 6.DTR (O データ端末レディ)
 7.DCD (I キャリア検出) 未確認
 8.DSR (I データセットレディ)
 9.RTS (O 送信リクエスト)
10.CTS (I 送信可)
