AH−3直しました (^_^) メモ
修理不能
アイコムから修理不能と戻ったATU(詳細
●リレー

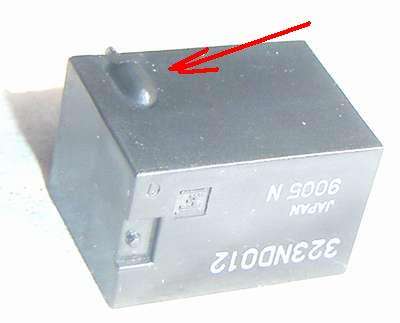

 写真のリレー矢印の先が膨らんでいます。
AH-3壊れたリレー
 取り外して調べてみると、接点がMakeしません。
 コイルに12Vを接続すると、カチと音はするのですが・・・?
●修理完了
 下が修理完了後の写真。
リレー交換後
・ダミーロードを使うとチューナーの動作が確認出来ないので、アンテナ代わりに60Wの半田鏝を接続。
 3.5MHz以上の全バンドでSWR1.5以下になりました。
 1.9MHzは1.7程度でしたが、ローバンドは故障前から下がらなかったのでやむを得ないか思っています。
●自慢
 「アイコムで修理不能だったATUの修理が出来た」と自画自賛中です。 (^_^)
